Проектирование систем противопожарной защиты за последние три года изменилось до неузнаваемости.Обновленные своды правил – СП 484.1311500.2020, СП 6.13130.2025, СП 3.13130 кардинально усложнили требования к зонированию объектов, расчетам резервированного электропитания и формированию огнестойких кабельных линий. Параллельно нарастает давление со стороны ТИМ: технология информационного моделирования становится обязательной для государственных объектов и все более востребованной в коммерческом секторе.

Новая нормативная реальность

Проектировщик оказывается между молотом и наковальней. С одной стороны – требования, которые невозможно выполнить «на глаз»: автоматическое формирование зон контроля пожарной сигнализации (ЗКСПС) с учетом фальшпотолков, фальшполов и деления по площади; настройка алгоритмов принятия решения о пожаре для каждой зоны; расчет токовой нагрузки на источники питания по СП 6. С другой – заказчики, которые хотят BIM-модель, а не просто комплект чертежей. Универсальные САПР-платформы этих задач не решают: они ничего не знают ни о зонах противопожарной защиты, ни об алгоритмах принятия решения о пожаре.

Что дает специализированный инструмент

Ответ на этот вызов – появление программных продуктов, которые объединяют мощность современной BIM-платформы со знанием предметной области пожарной безопасности. Такой подход реализован, в частности, в nanoCAD BIM ОПС – модуле российской инженерной платформы nanoCAD, предназначенном для проектирования систем пожарной автоматики, охранной сигнализации, видеонаблюдения, систем контроля и управления доступом (СКУД), а также кабеленесущих систем и огнестойких кабельных линий.

Принципиальное отличие от универсальных САПР – встроенные автоматизация проектных работ и аналитика принятых проектных решений. Программа автоматически создает ЗКСПС при создании помещений, поддерживает выделение пространств фальшпотолка и фальшпола в отдельные зоны, позволяет настраивать алгоритмы принятия решения о пожаре и формирует табличные отчеты – все в соответствии с требованиями СП 484. Реализовано зонирование по четырем видам зон противопожарной защиты с автоматическим отчетом по зонам оповещения. Для огнестойких кабельных линий – а они сегодня присутствуют буквально в каждом проекте – предусмотрена сборка огнестойких кабельных линий (ОКЛ) по конкретным техническим условиям с автоматической спецификацией.

Расчеты, которые нельзя сделать вручную

Отдельная ценность специализированного инструмента – расчетный блок, интегрированный непосредственно в среду проектирования. Расчет токовой нагрузки охватывает не только емкость аккумуляторных батарей, но и нагрузку на шлейфы и на сам резервируемый источник питания, позволяя определить, достаточно ли, например, трехамперного резервного источника питания (РИП) или необходим пятиамперный. Карта уровней звука учитывает отражение звуковой волны от стен и прохождение через препятствия – окна, двери, что дает реалистичную картину, а не идеализированную расчетную модель.

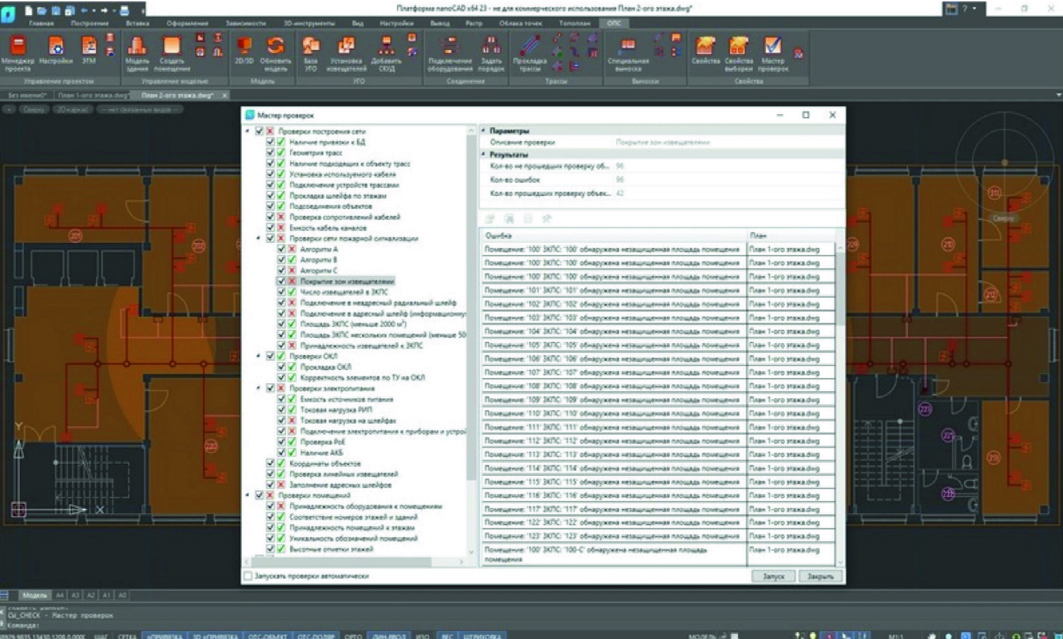

Но, пожалуй, наиболее значимая функция – аналитический контроль на базе аналитической сетки. Это автоматическая проверка того, выполняются ли алгоритмы принятия решения о пожаре в каждом помещении и достаточно ли извещателей. Дополнительно работает количественный контроль: резерв адресных линий по СП 484, емкость контроллеров и другие параметры, которые проектировщик физически не может удержать в голове при работе с крупным объектом. Проблемные зоны подсвечиваются прямо в модели, еще до передачи проекта на экспертизу.

Экосистема: 70 производителей в одной базе

Современное проектирование ОПС невозможно без привязки к конкретному производителю оборудования уже на ранних стадиях. Адресные системы разных производителей работают принципиально по-разному, и закладывать «абстрактный извещатель» на стадии П – значит гарантировать переделки на стадии Р. Продуктивный подход – работа с базами данных реального оборудования, где содержатся не только характеристики для расчетов, но и 3D-модели, сборки (например, кабельные проходки), параметры для информационного моделирования.

В nanoCAD BIM ОПС интегрированы каталоги порядка семидесяти производителей оборудования безопасности, от отечественных («Болид», «Рубеж», «Эридан», АРГУС-СПЕКТР) до международных (Schneider Electric, Siemens, Hikvision). Важная деталь: базы данных заполняются самими производителями через специальные инструменты, что обеспечивает актуальность и полноту информации. Для проектировщика это означает обоснованность выбора на любой стадии – аргумент, который все чаще становится решающим на экспертизе.

От модели к прибору: BIM на всем жизненном цикле

Традиционная граница BIM-модели – передача документации. Дальше начинается «ручная» работа: монтажник настраивает приборы по таблицам, наладчик программирует контроллер заново, зоны и адреса вводятся вручную. На крупном объекте с сотнями адресных устройств это неизбежно ведет к ошибкам и занимает дни.

Качественный скачок происходит, когда информационная модель способна выдать конфигурацию, пригодную для загрузки непосредственно в прибор. Такая интеграция уже реализована на практике: данные из BIM-модели передаются в приемно-контрольный прибор через промежуточный формат – зоны контроля, адреса устройств, привязку входов и выходов. После импорта конфигурации все адресные устройства оказываются на своих местах без ручного ввода. Модель перестает быть «чертежом с метаданными» и становится рабочим инструментом пусконаладки.

Это меняет парадигму: жизненный цикл системы пожарной автоматики, от технического задания через проектирование и строительство до эксплуатации, впервые покрывается единой цифровой средой. Проектировщик, монтажник и эксплуатант работают с одними и теми же данными, а не с их многократными копиями.

Совместимость и открытость

Отдельный вопрос, который неизбежно возникает у проектировщика: как специализированный модуль ОПС уживается с другими разделами проекта? Ведь системы пожарной автоматики не существуют в вакууме, они зависят от вентиляции, электрики, планировочных решений. Ответ: совместимость на уровне форматов. Модули nanoCAD обмениваются данными как через DWG (привычный для всех участников процесса), так и через IFC – открытый стандарт информационного моделирования. Проектировщик ОПС загружает трехмерную модель здания и размещает оборудование относительно реальной геометрии, а не абстрактного плана.

Ключевые возможности продукта nanoCAD BIM ОПС1

Автоматическая расстановка пожарных извещателей Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКСПС, разделение одного помещения на несколько ЗКСПС. Для каждой ЗКСПС существует возможность индивидуальной установки алгоритма принятия решения о пожаре. Извещатели в ЗКСПС размещаются в соответствии с выбранным алгоритмом, с возможностью отображения зоны контроля каждого извещателя. Реализованы также алгоритмы проверок подключения извещателей в шлейфы как при проектировании адресных систем пожарной сигнализации, так и безадресных (рис. 1).

Расчет токовой нагрузки

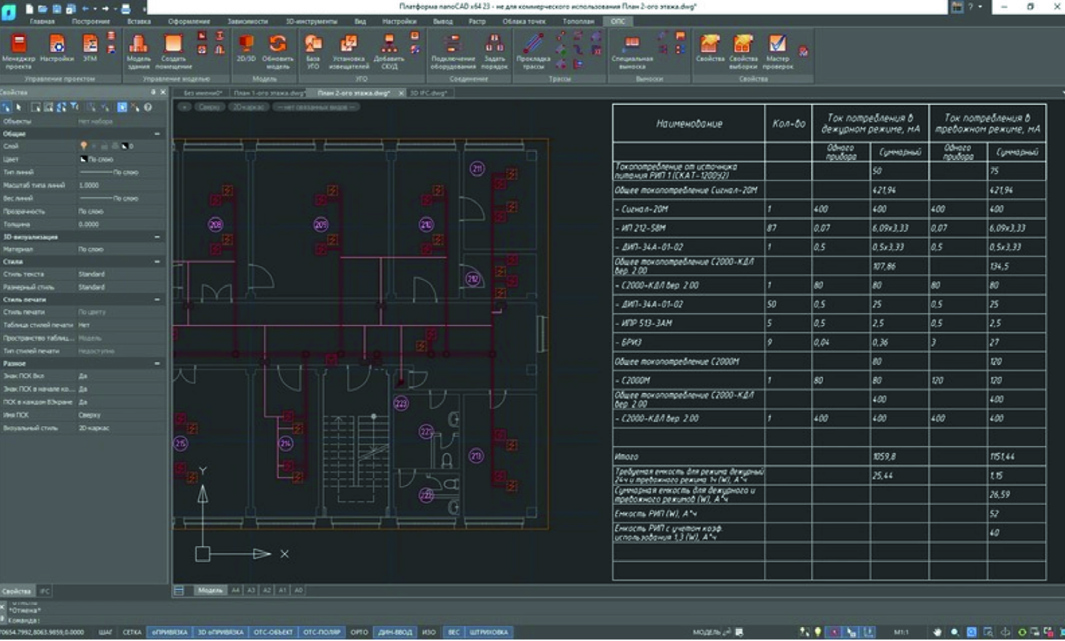

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. Если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления в модель боксов для АКБ и подключения их к РИП (рис. 2).

Расчет уровня звука речевых и звуковых оповещателей

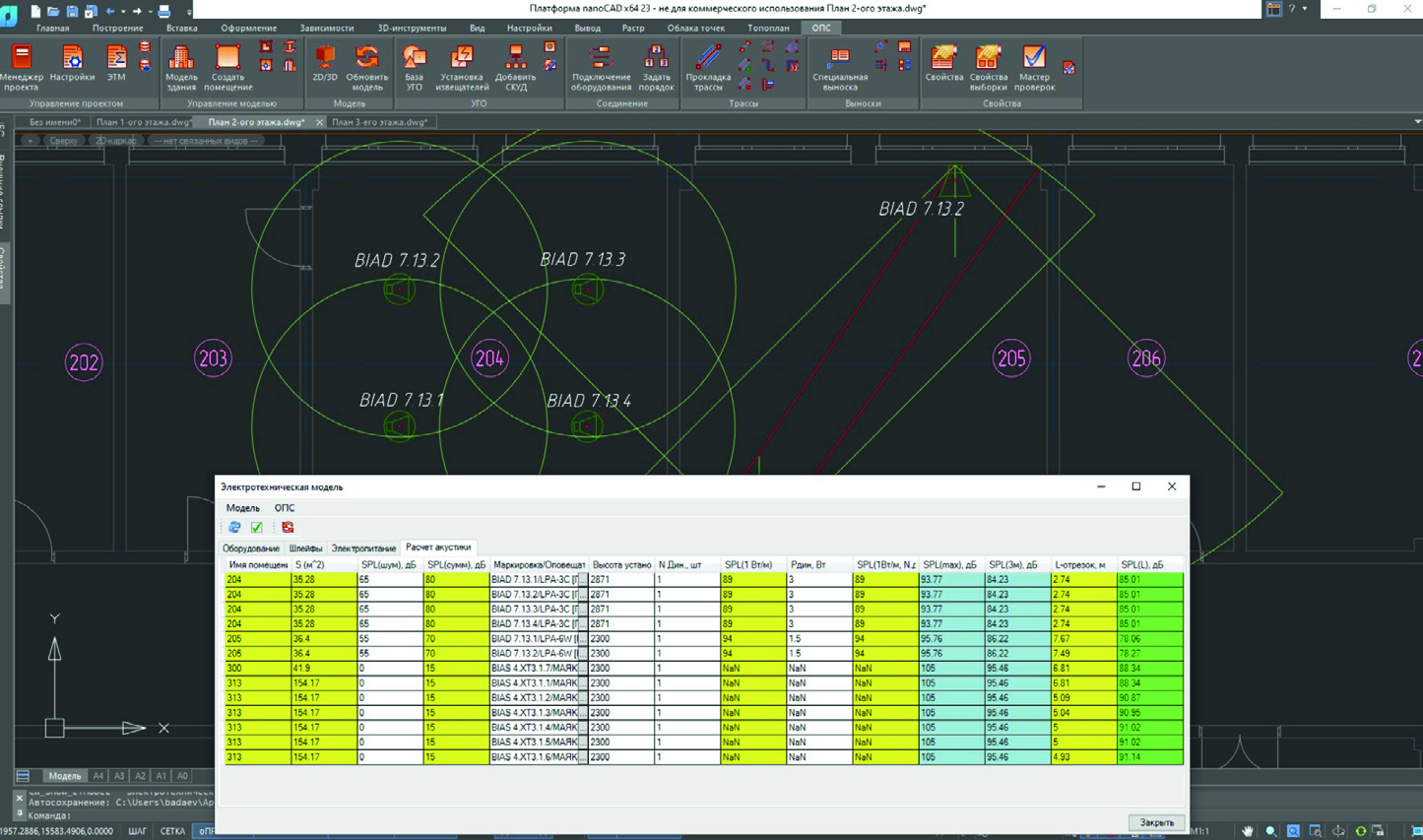

В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя (рис. 3).

Расчет углов и зон обзора

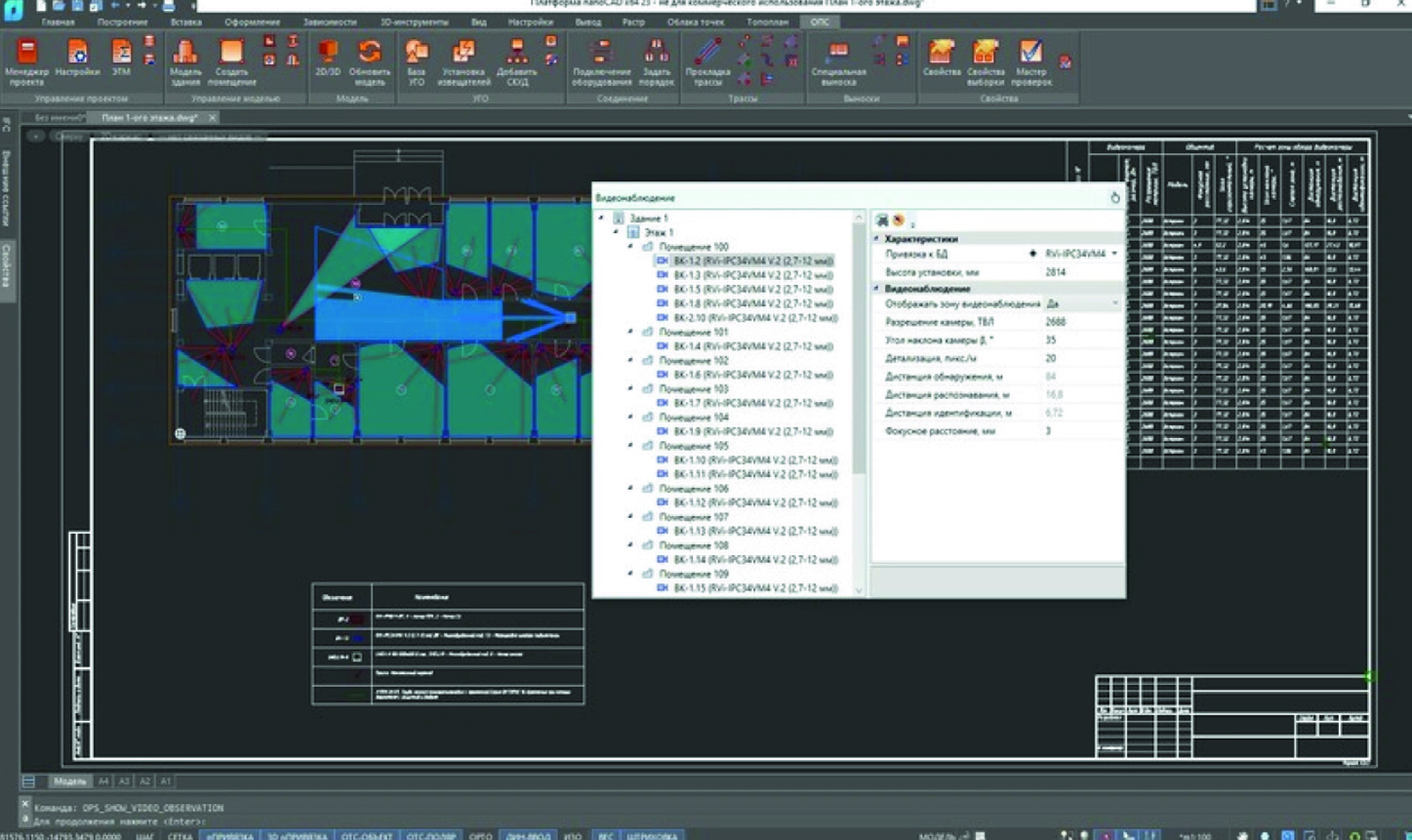

Расчет углов и зон обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу (рис. 4).

Расчет огнестойких кабельных линий

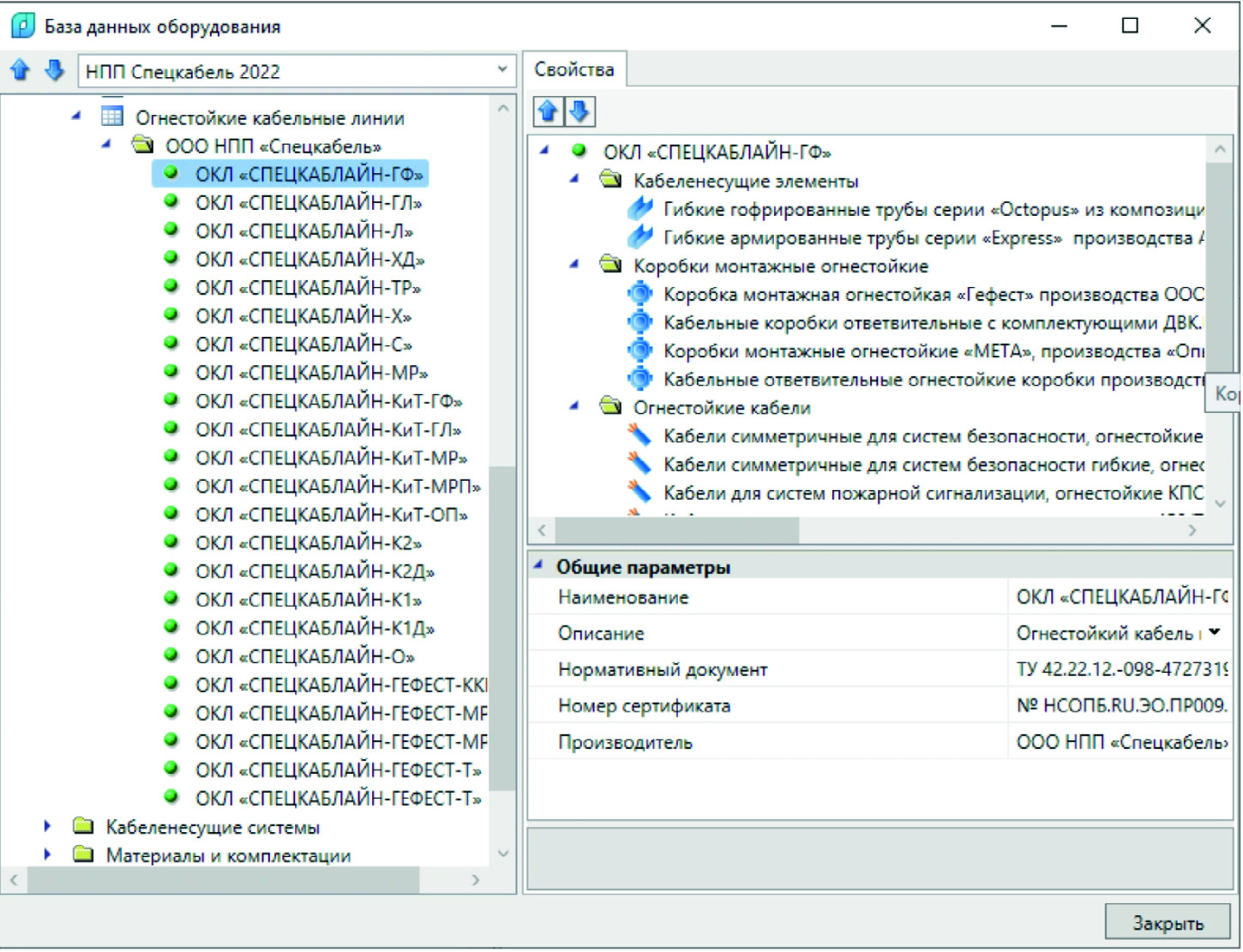

Формирование огнестойких кабельных линий в модели, а также их вывод в отдельный раздел спецификации. В базе данных программы не только записаны свойства ОКЛ, но и указаны технические условия (ТУ) на компоненты, составляющие ОКЛ (кабельная продукция, кабельные каналы, монтажные коробки, крепежные изделия). Программа проводит сравнение ТУ элементов с ТУ, указанными в азах данных для ОКЛ. Если ТУ совпадают, то в спецификации для ОКЛ будет выводиться отдельный раздел (рис. 5).

Выгрузка модели в IFC

Реализация основного принципа Open BIM-проектирования: создание единой информационной модели проектируемой системы с помощью наиболее подходящих и проверенных временем инструментов.

Благодаря поддержке экспорта в обменные файлы стандарта IFC информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую модель проектируемого объекта, реализованную на любой BIM-платформе. Модель спроектированной системы также можно выгружать непосредственно в среду общих данных CADLib «Модель» и «Архив».

Практический итог

Переход от универсальной САПР к специализированному инструменту на BIM-платформе – это не замена одной программы другой. Это изменение самого процесса проектирования: от ручного контроля норм к автоматическому, от «рисования» к моделированию, от передачи документации к передаче данных. В условиях, когда нормативная база усложняется ежегодно, экспертиза требует все более глубокого обоснования проектных решений, а заказчики – BIM-модель вместо комплекта чертежей, такие инструменты перестают быть «приятным дополнением» и становятся необходимостью.

Интерес профессионального сообщества подтверждает практика: презентация возможностей nanoCAD BIM ОПС на конференции ТБ Форума 2026 в феврале этого года вызвала оживленную дискуссию: участники задавали вопросы о совместимости модулей, интеграции с производителями оборудования и планах расширения расчетного функционала. Это признак того, что отрасль созрела для перехода на новый уровень автоматизации проектирования.
