nanoCAD BIM ВК содержит комплексные инструменты для разработки спринклерных и дренчерных установок, соответствующие российским нормативам.

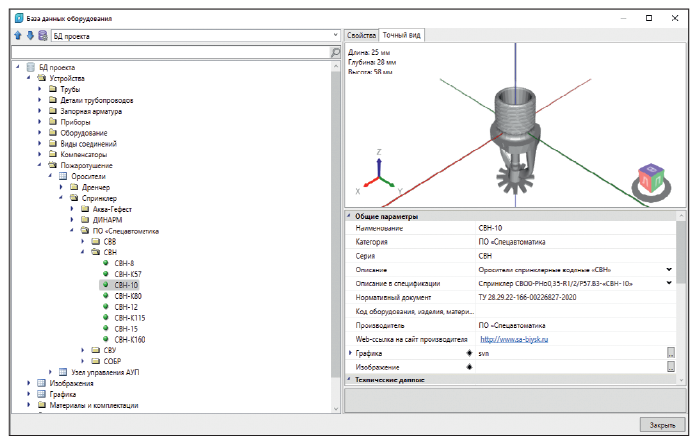

В программе интегрированы базы данных, включающие трубопроводы, арматуру, оросители (спринклеры/дренчеры), узлы управления и др. Дополнительно представлены гидравлические таблицы для электросварных и стальных водогазопроводных труб для расчетов согласно СП 485.1311500.2020. Сюда же входят базы оборудования производителей, таких как «Спецавтоматика», ООО «Пожарная Автоматика», WILO и др. Это позволяет сразу использовать программу и не тратить время на создание оборудования, хотя возможность добавить свое оборудование тоже есть.

Настройка параметров помещений по СП 485.1311500.2020

В nanoCAD BIM ВК реализована возможность настройки параметров помещений в соответствии с требованиями пожарной безопасности. Для каждого помещения можно задать ключевые параметры, влияющие на расчет системы пожаротушения:

• класс пожарной опасности;

• группа помещений АУП;

• тип вещества;

• наличие смачивателя воды и др.

Параметры могут быть выбраны в соответствии с таблицей из СП или заданы вручную, что позволяет адаптировать проект под конкретный объект.

Гибкая расстановка оросителей

Программа поддерживает как автоматическую расстановку оросителей с учетом норм покрытия и настройки точности 0, 10, 50 или 100 мм, так и возможность ручной установки. Это обеспечивает баланс между скоростью проектирования и творческим процессом.

Разнообразие УГО  и наглядная визуализация

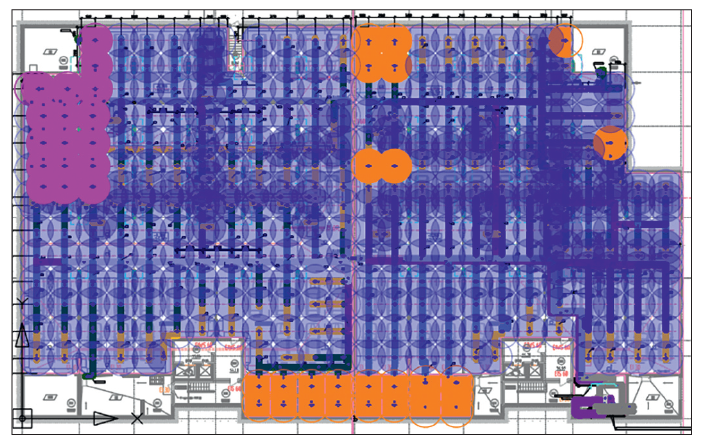

В программе создан обширный набор условно-графических обозначений (УГО) – оборудования водяного пожаротушения и модульного газового пожаротушения. Это позволяет правильно отображать оборудование на планах и на аксонометрических схемах. Для удобства анализа системы и снижения риска ошибок предусмотрена наглядная визуализация. На плане и 3D-виде реализована возможность раскрашивать трубопроводы в зависимости от диаметра. У оросителей существует также цветовая схема покрытия (три цвета): не активные – голубые, активные – оранжевые и диктующие – бордовые. Зону покрытия можно включать или выключать. Существует три режима отображения:

• заливка зоны помещения;

• контур спринклера/дренчера;

• комбинация заливки и контура.

Расчеты по нормативам

Главная фишка nanoCAD BIM ВК – моделирование и расчет в одной программе. Расчеты можно выполнять как по отдельности, так и совмещенно с расчетами тупиковых и кольцевых систем внутреннего противопожарного водопровода согласно СП 485.1311500.2020. После расчета программа автоматически определяет диктующие оросители (элементы с максимальным гидравлическим сопротивлением или расходом). Но главное, что в любой момент инженер может сам задать диктующие приборы. Все расчетные параметры (расход, давление) можно посмотреть прямо на оросителях и трубопроводах.

3D-моделирование и автоматизация соединений

Ключевые преимущества:

1. Создание трехмерной модели пожарной системы на основе 2D-планов.

2. Моделирование насосной.

3. Расстановка фитингов (отводы, тройники и т. д.) с помощью «мастера соединений» при трассировке. Инженеру остается выбрать, какие фитинги он будет использовать в проекте.

Готовые отчеты  для документации

В программе автоматически формируются ключевые документы. В гидравлическом расчете АУП содержится гидравлический отчет по ветке от самого дальнего оросителя (по падению давления, а не по расстоянию до него) до ввода, показан список участков и падения давления на них, скорости, расходы. Это позволяет проанализировать систему и при необходимо скорректировать ее. В отчетах по помещению «Максимальный расход» и «Максимальное падение давления» указаны все активные оросители при пожаре на ввод системы.

Что ждать в будущем

Мы всегда в контакте с нашими пользователями и принимаем во внимание обратную связь, чтобы сделать решения удобнее. В ближайших планах добавить автоматическую расстановку креплений и сборные соединительные элементы.

Оцените nanoCAD BIM ВК в работе

В течение бесплатного 30-дневного пробного периода доступны все возможности продукта.
