От дней к часам: как BIM-технология ускорила проектирование наружных сетей связи

Проблема: 20+ проектировщиков наружных сетей связи при оформлении тома рабочей документации НСС (наружных сетей связи) тратили несколько дней на ручное черчение продольных профилей сети с выявлением коллизий с другими наружными сетями и на ручное вычисление всех необходимых позиций спецификации оборудования и материалов по данному разделу.

Решение: внедрение технологии информационного моделирования наружных сетей связи, позволяющее с помощью создания 3D-модели наружных сетей связи генерировать продольные профили сети и спецификацию из нее за несколько часов, устраняя коллизии с другими сетями (водоснабжение, водоотведение, электроснабжение, освещение, тепловая сеть) в автоматизированном режиме.

Результат: время получения основных графических данных рабочей документации по наружным сетям связи в среднем по рядовому тому рабочей документации сократилось с нескольких дней до нескольких часов, риск допуска ручных ошибок свелся до нуля, адаптация проектировщиков для применения данной технологии  —  3-5 дней.

Привет, Хабр! Меня зовут Рудольф Караджаян, я — руководитель проекта внедрения и развития технологий информационного моделирования наружных внутриплощадочных сетей в ПИК Digital. Сегодня расскажу, как мы решили одну из непростых задач в BIM-автоматизации — помогли перейти проектировщикам наружных сетей связи на технологию информационного моделирования, при этом сэкономив часы рутинного и монотонного труда и снизив риск ошибки до нуля.

Механика и нюансы моделирования наружных сетей связи

Если мы говорим о строительстве наружных сетей связи, то, конечно же, в большинстве случаев на стройплощадке мы имеем дело с установкой кабельных железобетонных колодцев ККС в котлованах и прокладкой между ними пластиковых, хризотилцементных или стальных труб в траншеях. После их монтажа в них протягивают необходимый кабель связи, предварительно спроектировав пространственную трассировку всей наружной сети связи.

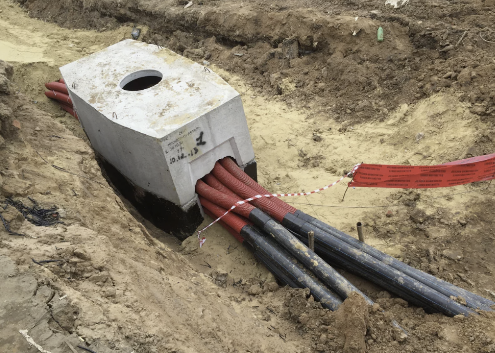

Рис. 1. Установка колодцев и прокладка труб связи на стройплощадке.

Рис. 1. Установка колодцев и прокладка труб связи на стройплощадке.

Первоочередной задачей перед нами встала детальная проработка 3D-моделей колодцев и многотрубных прокладок сетей связи для использования проектировщиками. Мы начали со смотровых устройств и разработали параметрические семейства железобетонных колодцев ККС (всех марок от ККС-0,5 до ККС-5) с проработанными нишами и различными конфигурациями горловин и люков, которые вшили в необходимые типоразмеры для выбора, необходимого проектировщикам при моделировании.

Что касается труб, пришлось проработать модели не одинарных труб, как мы разрабатывали для наружных сетей водоснабжения и водоотведения, а многотрубных детализированных прокладок (от 1 до 16 трубок в пучке) пластикового, хризотилцементного или стального исполнения, да и еще различных диаметров от 50 мм до 110 мм.

В результате в нашем продукте «PikTools.Сети» c автозагружаемым каталогом всех элементов и с предварительно настроенным применяемым шаблоном НСС для проектировщика появилась возможность использовать необходимые модификации моделируемых элементов.

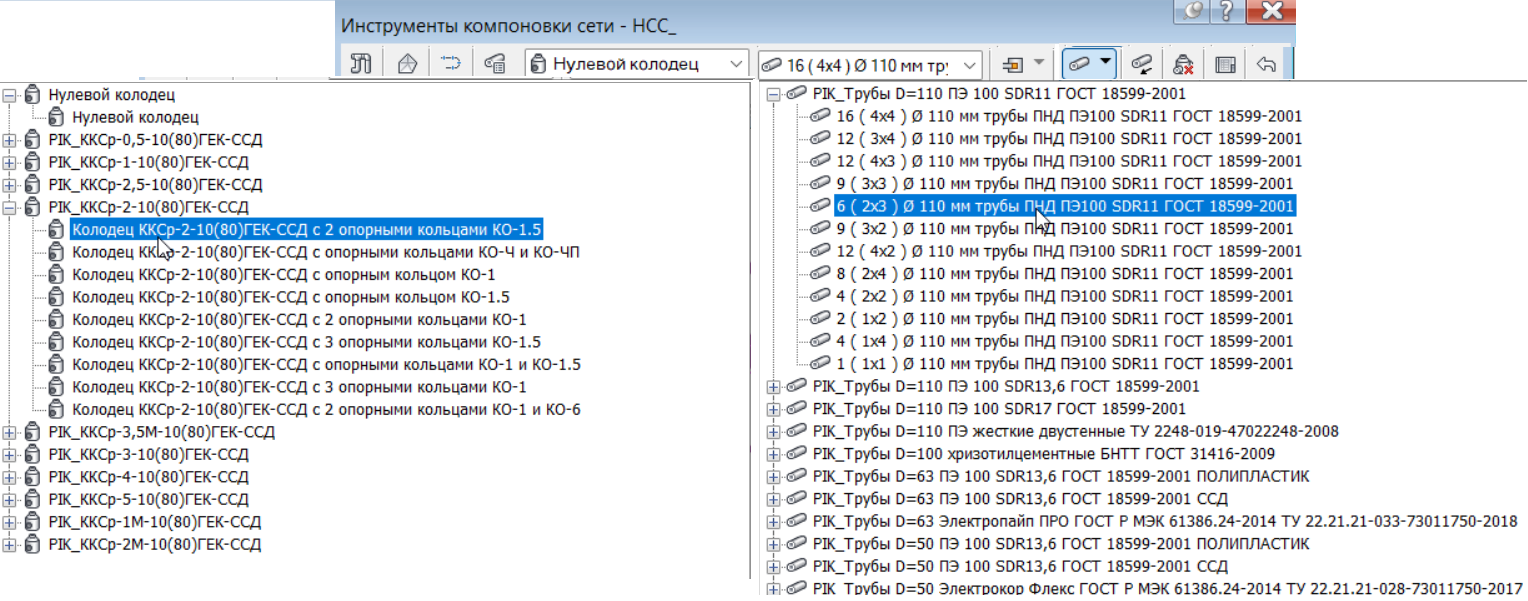

Рис. 2. Инструменты компоновки сети — НСС. Обеспечение возможности выбора для проектировщика при моделировании сети связи.

Рис. 2. Инструменты компоновки сети — НСС. Обеспечение возможности выбора для проектировщика при моделировании сети связи.

Выбирая необходимые типоразмеры элементов, проектировщик моделирует неразрывную цепочку труб и колодцев, формируя необходимые ветки сети связи. Но, в отличие от раздела НВК, этого недостаточно. Дополнительно встала задача по обеспечению точного прохождения пучков труб внецентренно через железобетонные колодцы ККС.

Поэтому за счет проработанных нами ниш в колодцах реализовали логику точного внецентренного позиционирования труб в этих нишах с исключением весомых погрешностей прокладки пучков труб до 1 метра. В таких условиях специалист, работая c проекцией плана 3D-модели сети, имеет возможность максимально точно погрузить пучок приходящих труб в необходимую нишу железобетонного колодца.

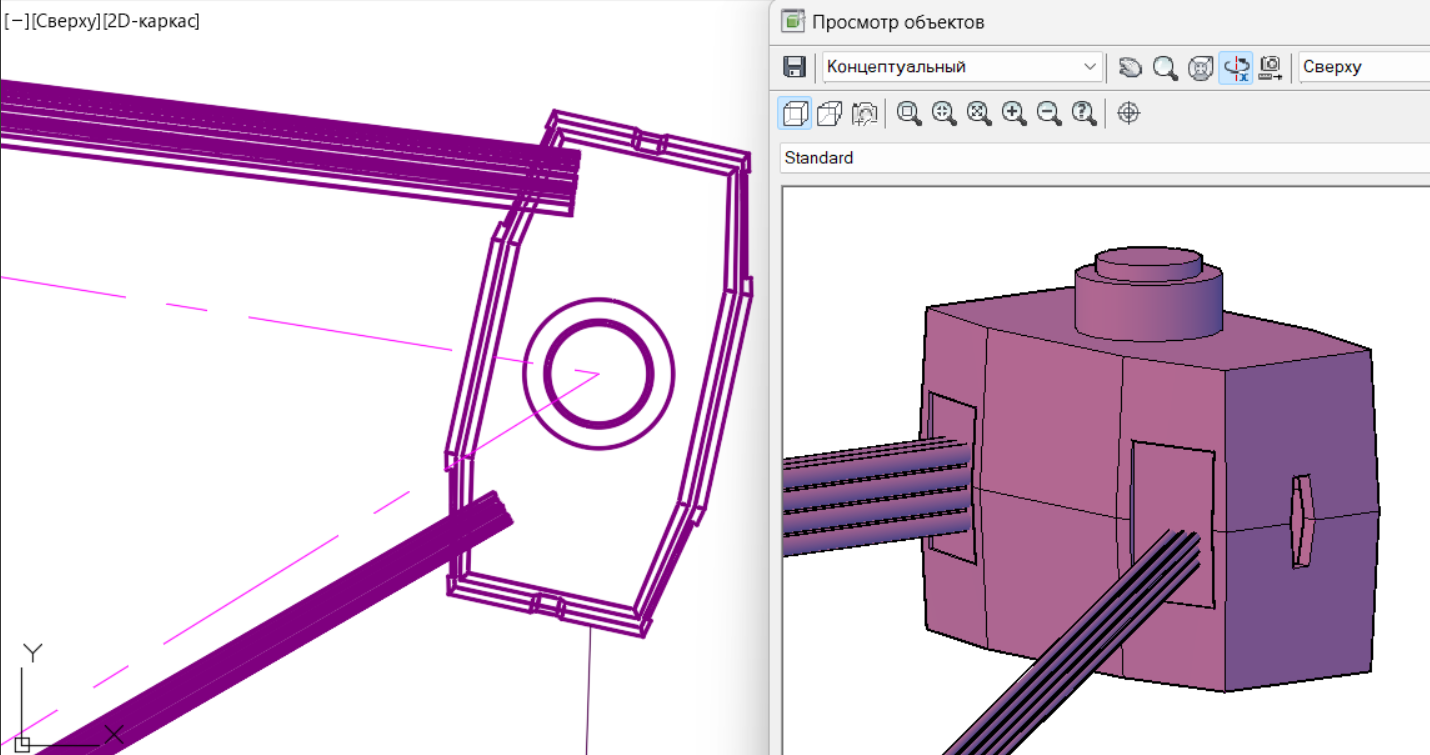

Рис. 3. Точное моделирование прохождения пучков труб через ниши колодца при помощи проекции плана 3D-модели.

Рис. 3. Точное моделирование прохождения пучков труб через ниши колодца при помощи проекции плана 3D-модели.

В итоге модель получается весьма детализированной, точной, функциональной и оптимизированной. При большем количестве моделируемых элементов скорость работы Civil 3D остается стабильной, поскольку мы не моделируем дополнительные вспомогательные элементы, такие как кронштейны внутри колодцев или соединительные кластеры для многотрубных прокладок.

Генерация продольных профилей из модели, взаимоувязка с другими сетями

1. Построение продольных профилей из модели сети при помощи инструментов «PikTools.Сети»

После того как проектировщик замоделировал все необходимые элементы сети связи, входящие в данный том рабочей документации, он при помощи команды создания продольных профилей выстраивает профили сети по всем необходимым веткам из модели сети. C помощью объектно-ориентированного программирования наша команда разработала и внедрила инструмент автозаполнения таблиц продольных профилей. Его важная особенность — алгоритм автосдвига меток без наложений с возможностью ручного редактирования, чего невозможно достичь с помощью обычного инструментария Civil 3D. После изменения геометрического положения какого-либо элемента сети все данные в таблице продольного профиля автообновляются.

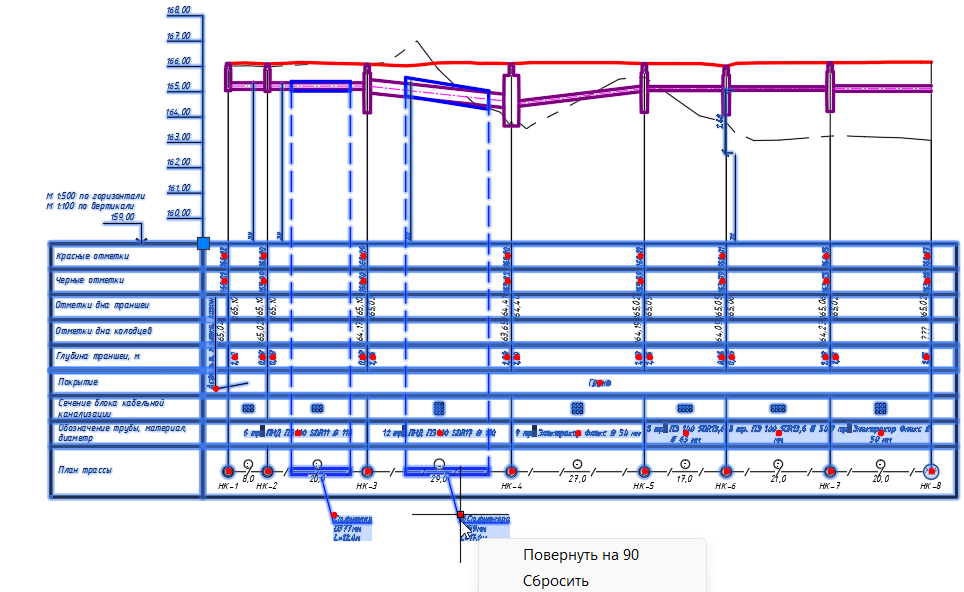

Рис. 4. Продольный профиль сети связи, сгенерированный из модели с работающим алгоритмом автосдвига меток.

Рис. 4. Продольный профиль сети связи, сгенерированный из модели с работающим алгоритмом автосдвига меток.

2. Интеграция и смежные разделы Модель наружных сетей связи не существует изолированно. Она является не только динамически обновляемой, но и созависимой от других моделей смежных разделов наружных сетей.

  • Пересечения со смежными сетями. Пользователем с помощью команды отображения пересечек проецируются пересечения от смежных проектных и существующих сетей на продольные профили. С помощью команды огибания пересечки устраняются коллизии с другими сетями (водопровод, канализация, теплосеть, электрика).

  • Привязка к другой сети. Модель наружного освещения используется для точного подключения подводок труб связи к ее смарт-опорам.

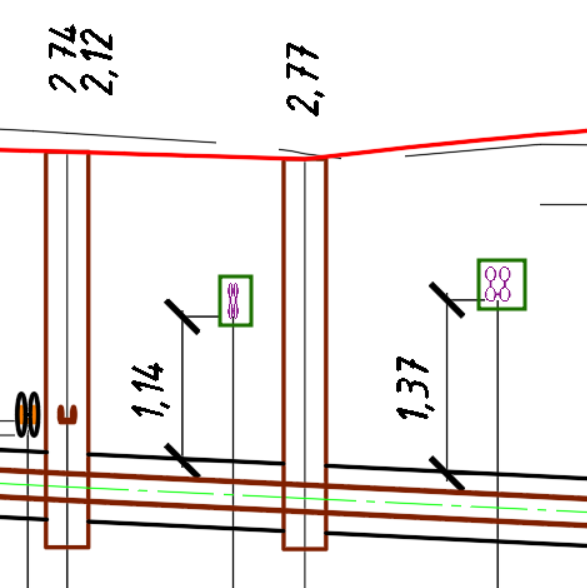

Рис. 5. Проецирование пересекаемых труб проектной сети связи на профиль бытовой канализации

Рис. 5. Проецирование пересекаемых труб проектной сети связи на профиль бытовой канализации

Генерация спецификации из модели наружных сетей связи

 Спецификация генерируется напрямую из выстроенной модели при помощи инструмента генерации спецификации НСС. Помимо основных моделируемых позиций (колодцы, их доборные кольца, люки и трубы), пользователь может выбрать значения параметров немоделируемых элементов (муфты, кластеры, кронштейны, запорные устройства), что обеспечивает непрерывность оптимизированной работы проектировщика и одновременно легкость 3D-модели, ее полноту и необходимую детализацию.

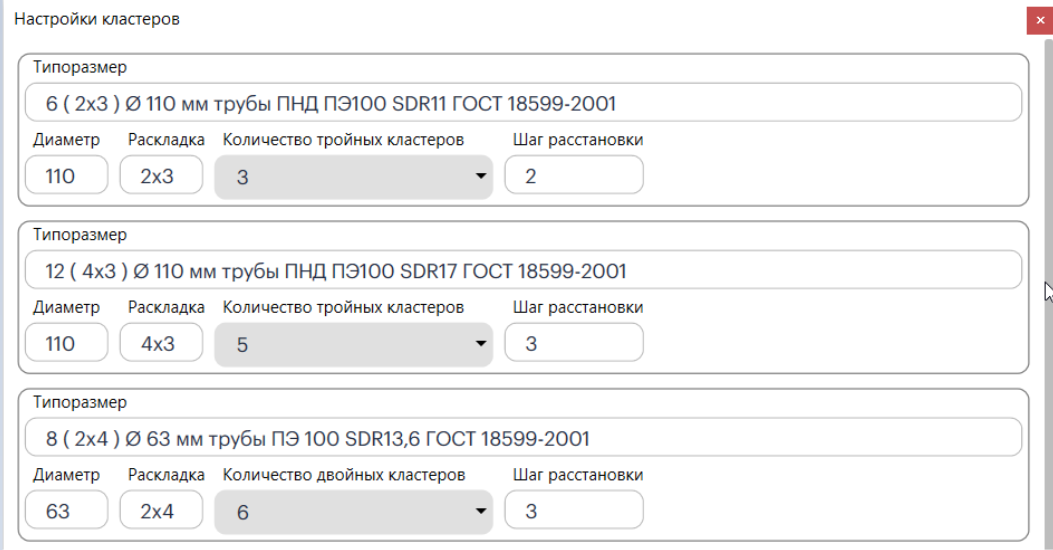

Рис. 6. Выбор количества и шага расстановки двойных или тройных кластеров для многотрубных прокладок.

Рис. 6. Выбор количества и шага расстановки двойных или тройных кластеров для многотрубных прокладок.

Заключение

Благодаря комплексному и системному подходу в ПИК — от детализации элементов до создания специализированных инструментов «PikTools.Сети» в среде Civil 3D по работе с моделью и генерации документации из нее — нам удалось автоматизировать выпуск около 70% основных графических данных рабочей документации по наружным сетям связи. Тем самым мы сократили монотонные трудозатраты на их производство как минимум в два раза, интегрировав данную технологию в общий BIM-процесс компании.
